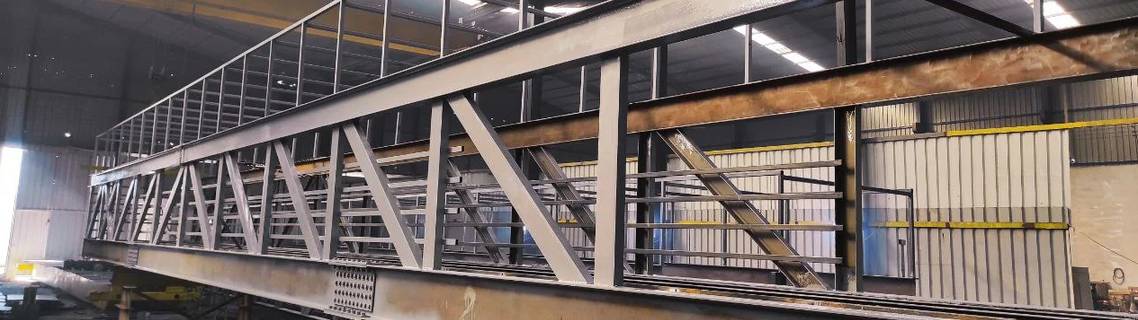

КЕЙС: Изготовление металлоконструкций в Новосибирске для надземного пешеходного перехода через оживлённую магистраль

Заказчик: Департамент транспорта и дорожно-благоустроительного комплекса мэрии
Производитель: Завод металлоконструкций «СМС-РЕСУРС» (г. Новосибирск)
Период выполнения: апрель-июнь 2025 года
Объем поставки: 85 тонн металлоконструкций

ЗАДАЧА ЗАКАЗЧИКА

В рамках программы повышения безопасности дорожного движения требовалось построить надземный пешеходный переход через оживлённую магистраль в Новосибирске. Заказчик искал производителя металлоконструкций с опытом изготовления мостовых конструкций и выбрал завод «СМС-РЕСУРС». Ключевые требования:

• Срок производства: 10 недель

• Длина перехода: 48 м (два пролёта по 24 м)

• Ширина: 3 м

• Высота над дорогой: 5,5 м (для беспрепятственного проезда грузового транспорта)

• Лестницы: 4 маршевых лестницы с пандусами для маломобильных групп

• Нагрузки: пешеходный трафик до 500 чел/час, ветровая (до 25 м/с), динамические от проходящего транспорта

• Монтаж: без полной остановки движения (кратковременные «окна»)

• Антикоррозионная защита: усиленная, для городской среды и перепадов температур

• Долговечность: не менее 30 лет

• Эстетика: современный дизайн, гармонирующий с городской застройкой

ПОЧЕМУ ЗАКАЗЧИК ВЫБРАЛ ИЗГОТОВЛЕНИЕ МЕТАЛЛОКОНСТРУКЦИЙ В НОВОСИБИРСКЕ

Заказчик рассматривал несколько вариантов, включая местных подрядчиков. Однако изготовление металлоконструкций в Новосибирске на заводе «СМС-РЕСУРС» оказалось выгоднее:

• Опыт изготовления мостовых конструкций — пролётные строения, опоры, лестницы

• Цена ниже на 15–20% — собственное производство, оптимизация металлоёмкости

• Современное оборудование — плазменная резка с ЧПУ, автоматическая сварка под флюсом

• Собственный участок горячего цинкования — ванна 14 м

• Гарантия качества — сертификаты, контроль на всех этапах

• Оперативные сроки — 10 недель от проекта до отгрузки

ВЫПОЛНЕННЫЕ РАБОТЫ

1. Проектирование и разработка КМД

• Срок: 16 рабочих дней

• Разработка пролётных строений (два пролёта по 24 м) с учётом динамических нагрузок от транспорта

• Расчёт лестничных маршей с пандусами для МГН

• Проектирование узлов крепления к опорам (монолитные железобетонные опоры, выполнялись отдельно)

• Разработка системы водоотведения с кровли перехода

• Согласование с ГИБДД и дорожными службами

2. Изготовление металлоконструкций в Новосибирске

3. Особенности производства металлоконструкций

• Материал: сталь С345 (для главных балок) и С255 (для связей, настила)

• Автоматическая сварка под флюсом главных балок — швы проверены УЗК (100% продольных, 50% угловых)

• Горячее цинкование всех несущих элементов (толщина 100–140 мкм) — защита от коррозии в городской среде

• Дополнительное полимерное покрытие (RAL 7035) для декоративных элементов и ограждений

• Болтовые соединения на монтаже (класс 10.9) — для ускорения сборки в «окна»

• Контрольная сборка одного пролёта на заводском стенде

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Качественные показатели:

• Точность изготовления балок: ±3 мм по длине 24 м

• Отклонение от плоскостности фланцев: ≤ 1 мм

• Контроль сварных швов: 100% визуальный, 50% УЗК

• Толщина цинкового покрытия: 100–140 мкм, равномерно

• Качество цинкования: соответствует ГОСТ 9.307-89

ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ

Производственный график:

Логистика:

• Доставка в пределах Новосибирска — 5 рейсов автотранспортом (тралы для 24-метровых балок)

• Упаковка в стрейч-пленку с мягкими прокладками

• Маркировка по пролётам (1, 2) и монтажным зонам

• Сопроводительная документация: паспорта качества, сертификаты на цинкование, акты УЗК, схемы сборки

ОСОБЕННОСТИ РЕАЛИЗАЦИИ

1. Монтаж без остановки движения — все конструкции изготовлены с высокой точностью, сборка велась в ночные «окна». Болтовые соединения позволили минимизировать время на высоте.

2. Антикоррозионная защита — горячее цинкование 100% элементов + полимерное покрытие для ограждений. В условиях городской среды (реагенты, перепады температур) это обеспечивает срок службы 30+ лет.

3. Динамическая стойкость — балки рассчитаны на вибрации от проходящего транспорта (коэффициент запаса 1,8). Узлы крепления усилены.

4. Доступность для МГН — лестницы оборудованы пандусами с уклоном 1:12, поручни на двух уровнях.

5. Водоотведение — с кровли перехода организован сбор воды в желоба и отвод в ливневую канализацию (закладные предусмотрены).

6. Контрольная сборка — на заводе собран один пролёт (24 м) для проверки стыковки всех элементов.

РЕЗУЛЬТАТЫ

Качественные показатели:

• 100% соответствие проектной документации и нормам безопасности

• Отсутствие дефектов сварных швов и покрытия

• Полная стыкуемость всех элементов при монтаже

• Комплектность поставки

Эксплуатационные показатели:

• Устойчивость к вибрациям: контрольные замеры показали отсутствие резонансов

• Стойкость к коррозии: покрытие выдержало 800 часов в камере солевого тумана

• Удобство эксплуатации: все элементы доступны для осмотра и обслуживания

• Безопасность: ограждения высотой 1,2 м, противоскользящий настил

Экономические показатели:

• Соблюдение сроков поставки — все партии вовремя

• Экономия заказчика на 18% по сравнению с местными подрядчиками

• Отсутствие рекламаций

• Гарантия на конструкции: 7 лет, на цинковое покрытие: 15 лет

ОЧЕМУ ВЫГОДНО ЗАКАЗЫВАТЬ ИЗГОТОВЛЕНИЕ МЕТАЛЛОКОНСТРУКЦИЙ В НОВОСИБИРСКЕ

• Собственное производство — без посредников, цена ниже на 15–20%

• Опыт изготовления мостовых конструкций — пролётные строения, балки, лестницы

• Современное оборудование — плазменная резка с ЧПУ, автоматическая сварка под флюсом

• Собственный участок горячего цинкования — ванна 14 м

• Доставка по Новосибирску и области — отлаженная логистика

• Гарантия качества — сертификаты, контроль на всех этапах

• Гибкие сроки — от 2 недель в зависимости от объёма

НАШИ КОМПЕТЕНЦИИ В ЭТОМ ПРОЕКТЕ

• ✓ Изготовление металлоконструкций в Новосибирске для объектов городской инфраструктуры

• ✓ Проектирование и производство пролётных строений мостов и переходов

• ✓ Горячее цинкование 100% элементов (ванна 14 м)

• ✓ Болтовые соединения для монтажа в стеснённых условиях

• ✓ Полный комплект крепежа и монтажных схем

ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ

СОСТАВ ПОСТАВКИ:

• Главные балки пролётного строения (4 шт.) по 24 м

• Второстепенные балки и связи (комплект)

• Настил перехода (рифленый лист 6 мм) с покрытием

• Лестничные марши (4 шт.) с пандусами

• Ограждения (высота 1,2 м) — 96 п.м.

• Опорные пластины, анкерные болты (комплект)

• Крепёж (болты класса 10.9, гайки, шайбы)

• Схемы сборки, спецификации, акты УЗК, сертификаты
