Заказчик: Частный спортивный клуб
Производитель: Завод металлоконструкций «СМС-РЕСУРС» (г. Новосибирск)
Период выполнения: март-май 2025 года
Объем поставки: 110 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА
Для развития теннисной инфраструктуры в Барнауле требовалось построить крытый теннисный центр с четырьмя кортами и трибунами для зрителей. Заказчик искал производителя металлоконструкций с опытом работы с большепролетными конструкциями и выбрал завод «СМС-РЕСУРС» в Новосибирске. Ключевые требования:
Срок производства: 10 недель
Размеры здания: 48×36 м, высота до низа ферм 9 м
Корты: 4 корта стандарта ITF (размер 23,77×10,97 м каждый)
Трибуны: 300 зрителей (4 ряда, 30 секций)
Пролет: 36 м (без промежуточных опор для свободного пространства)
Нагрузки: подвесные системы освещения (12 точек по 150 кг), вентиляция, видеотабло
Климатические условия: Алтайский край (III снеговой район — 180 кг/м², ветер до 25 м/с, температура до -35°C)
Антикоррозионная защита: усиленная, для влажной среды (теннисные корты)
Долговечность: не менее 30 лет
Соответствие: требованиям ITF и нормам безопасности трибун
ПОЧЕМУ ЗАКАЗЧИК ВЫБРАЛ ИЗГОТОВЛЕНИЕ МЕТАЛЛОКОНСТРУКЦИЙ В НОВОСИБИРСКЕ
Заказчик рассматривал несколько вариантов, включая барнаульские заводы. Однако изготовление металлоконструкций в Новосибирске на заводе «СМС-РЕСУРС» оказалось выгоднее:
Опыт изготовления большепролетных конструкций — фермы до 60 м
Цена ниже на 15–20% — собственное производство, оптимизация металлоёмкости
Современное оборудование — плазменная резка с ЧПУ, автоматическая сварка под флюсом
Собственный участок горячего цинкования — ванна 14 м
Доставка по Сибири — отлаженная логистика, собственный автопарк
Гарантия качества — сертификаты, контроль на всех этапах
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 18 рабочих дней
Разработка большепролетных ферм пролетом 36 м (8 шт.)
Расчёт нагрузок: снеговая 180 кг/м², ветровая 25 м/с, подвесное оборудование до 150 кг на точку
Проектирование трибун на 300 мест (4 ряда, 30 секций)
Разработка узлов подвеса освещения и вентиляции
Согласование с проектным институтом и заказчиком
2. Изготовление металлоконструкций в Новосибирске
| Тип конструкции | Характеристики / профиль | Вес (тонн) |
|---|---|---|
| Фермы стропильные пролетом 36 м (8 шт.) | Пояса из трубы 160×160×6 мм, решетка 100×100×5 мм, высота 3,5 м | 52 |
| Колонны (32 шт., двутавр 35Б1, высота 9 м) | Сталь С345, усиленные башмаки | 24 |
| Трибуны на 300 мест | 4 ряда, 30 секций, ступени из швеллера №14, рифлёный лист | 14 |
| Прогоны кровельные (швеллер №14, шаг 1,2 м) | 640 м | 10 |
| Связи горизонтальные и вертикальные | Уголок 90×90×8 мм, круг Ø30 мм | 5 |
| Подвесные мостики под освещение и вентиляцию (12 шт.) | Рама из трубы 80×80×4 мм | 3 |
| Лестницы, площадки обслуживания | 4 комплекта | 1,5 |
| Крепёж, закладные, анкерные болты | Болты М24, пластины 20 мм | 0,5 |
| ИТОГО: | 110 |
3. Особенности производства металлоконструкций
Материал: сталь С345 (для ферм и колонн) и С255 (для трибун, связей)
Автоматическая сварка под флюсом поясов ферм — швы проверены УЗК (100% продольных, 50% угловых)
Горячее цинкование всех несущих элементов (толщина 100–140 мкм) — защита от коррозии во влажной среде теннисных кортов
Дополнительное полимерное покрытие (RAL 7035) для декоративных элементов
Болтовые соединения на монтаже (класс 10.9) — для ускорения сборки
Контрольная сборка одной полуфермы на заводском стенде
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Размеры здания | 48×36×9 м |
| Пролет ферм | 36 м |
| Шаг колонн | 6 м (8 рам) |
| Количество кортов | 4 (стандарт ITF) |
| Трибуны | 300 мест (4 ряда) |
| Снеговая нагрузка | 180 кг/м² |
| Ветровая нагрузка | 25 м/с |
| Температура эксплуатации | от -35°C до +35°C |
| Материал | Сталь С345, С255 |
| Защитное покрытие | Горячее цинкование (100–140 мкм) + полимер |
| Тип соединений | Болтовые (класс 10.9) + сварка стыков ферм на объекте |
Качественные показатели:
Точность изготовления ферм: ±5 мм по длине 36 м
Отклонение от плоскостности фланцев: ≤ 1 мм
Контроль сварных швов: 100% визуальный, 50% УЗК
Толщина цинкового покрытия: 100–140 мкм, равномерно
Качество цинкования: соответствует ГОСТ 9.307-89
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-3 | Проектирование, КМД, закуп проката |
| 2 | Неделя 4-7 | Изготовление ферм, колонн, трибун |
| 3 | Неделя 8-9 | Горячее цинкование, полимерное покрытие |
| 4 | Неделя 10 | Контрольная сборка, комплектация, отгрузка |
Логистика:
Доставка из Новосибирска в Барнаул — 6 рейсов автотранспортом (тралы для полуферм 18 м)
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка по осям (А-Е, 1-8) и монтажным зонам
Сопроводительная документация: паспорта качества, сертификаты на цинкование, акты УЗК, схемы сборки
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Большепролетные фермы 36 м — для транспортировки фермы поделены на две полуфермы по 18 м со стыковыми фланцами. На объекте производилась сварка стыка и контроль геометрии лазерным нивелиром.
Горячее цинкование 100% элементов — все детали, включая крепёж, оцинкованы, что исключает коррозию в условиях влажной среды теннисных кортов.
Трибуны — металлический каркас с деревянными сиденьями, ширина проходов 1,2 м, поручни на высоте 900 мм, противоскользящие накладки.
Подвесные системы — в фермах интегрированы точки подвеса для освещения (12×150 кг), вентиляции и видеотабло.
Контрольная сборка — на заводе в Новосибирске собрана одна полуферма (18 м) для проверки всех стыковочных узлов.
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие проектной документации и требованиям ITF
Отсутствие дефектов сварных швов и покрытия
Полная стыкуемость всех элементов при монтаже
Комплектность поставки
Эксплуатационные показатели:
Прогиб ферм под монтажной нагрузкой < 1/600 пролета
Стойкость к коррозии: покрытие выдержало 800 часов в камере солевого тумана
Удобство эксплуатации: все площадки и лестницы обеспечивают доступ к оборудованию
Безопасность: ограждения трибун, противоскользящий настил
Экономические показатели:
Соблюдение сроков поставки — все партии вовремя
Экономия заказчика на 18% по сравнению с местными подрядчиками
Отсутствие рекламаций
Гарантия на конструкции: 7 лет, на цинковое покрытие: 15 лет

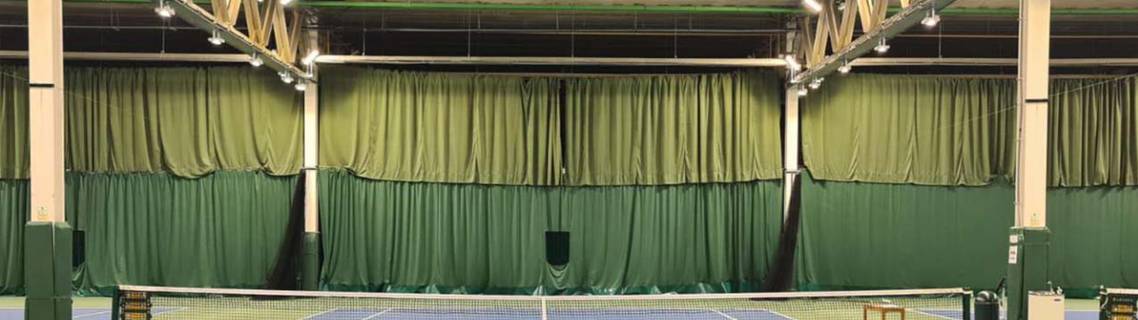

*изображение взято из открытых источников сети интернет
