Заказчик: Собственник бизнес-центра класса «А» (г. Москва)
Производитель: Завод металлоконструкций «СМС-РЕСУРС» (г. Новосибирск)
Период выполнения: июль-сентябрь 2025 года
Объем поставки: 45 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА
Для организации корпоративных вертолётных перевозок требовалось построить вертолётную площадку на крыше 24-этажного административного здания в Москве. Заказчик искал надёжного производителя металлоконструкций и выбрал завод «СМС-РЕСУРС» в Новосибирске, несмотря на удалённость. Ключевые требования:
Срок производства: 8 недель
Размеры площадки: 20×20 м
Тип вертолёта: до 5 тонн взлётной массы
Нагрузки: динамические от посадки, ветровые (на высоте 85 м — до 35 м/с)
Огнезащита: предел огнестойкости R90
Антикоррозионная защита: усиленная, для городской среды
Монтаж: без остановки работы бизнес-центра, подъём краном на высоту 85 м
Соответствие: авиационным правилам (ФАП) и городским нормам
ПОЧЕМУ ЗАКАЗЧИК ВЫБРАЛ ПРОИЗВОДСТВО МЕТАЛЛОКОНСТРУКЦИЙ В НОВОСИБИРСКЕ
Заказчик рассматривал несколько вариантов, включая московские заводы. Однако изготовление металлоконструкций в Новосибирске оказалось выгоднее по следующим причинам:
Цена ниже на 20–25% — собственное производство, оптимизация логистики
Современное оборудование — плазменная резка с ЧПУ, автоматическая сварка
Опыт изготовления металлоконструкций для сложных объектов (вертодромы, мосты, спортивные сооружения)
Гарантия качества — контроль на всех этапах, сертификаты
Доставка по России — отлаженная логистика, собственный автопарк
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 16 рабочих дней
Обследование существующих конструкций крыши (по документам заказчика)
Разработка усиления под вертолётную площадку
Расчёт узлов крепления к существующим конструкциям
Согласование с авиационными службами

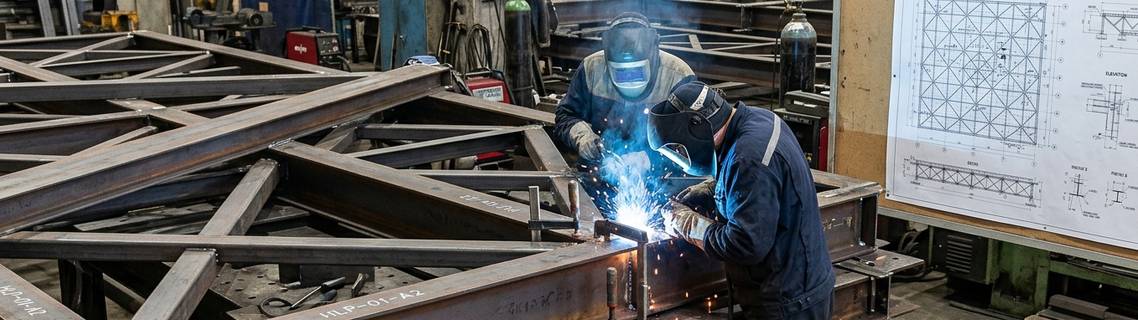

2. Изготовление металлоконструкций в Новосибирске
| Тип конструкции | Характеристики / профиль | Вес (тонн) |
|---|---|---|
| Главные балки усиления (12 шт.) | Двутавр 40Б1, сталь С345 | 18 |
| Второстепенные балки (24 шт.) | Двутавр 30Б1 | 12 |
| Настил площадки (рифленый лист 6 мм) | С покрытием против скольжения | 8 |
| Ограждения по периметру (высота 1,1 м) | Труба 60×40×3 мм | 3 |
| Опоры под светосигнальное оборудование | Труба 80×80×4 мм | 2 |
| Молниезащита (токоотводы, молниеприёмники) | Оцинкованная сталь | 1 |
| Крепёж, закладные, анкерные болты | Болты М24, пластины 20 мм | 1 |
| ИТОГО: | 45 |
3. Особенности производства металлоконструкций
Материал: сталь С345 (для несущих балок)
Огнезащита: вспучивающееся покрытие (толщина 1,5 мм, предел R90)
Антикоррозионная защита: горячее цинкование + полимерное покрытие (RAL 7042)
Все соединения болтовые (класс 10.9) — для ускорения монтажа
Контрольная сборка одной секции на заводе в Новосибирске
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Размеры площадки | 20×20 м |
| Высота здания | 85 м |
| Взлётная масса вертолёта | до 5 т |
| Ветровая нагрузка | до 35 м/с |
| Огнестойкость | R90 |
| Материал | Сталь С345 |
| Защитное покрытие | Горячее цинкование + полимер (120 мкм) |
| Огнезащита | Вспучивающееся покрытие (1,5 мм) |
| Тип соединений | Болтовые (класс 10.9) |
Качественные показатели:
Точность изготовления балок: ±2 мм
Контроль сварных швов: 100% визуальный, 50% УЗК
Толщина огнезащиты: 1,5–1,8 мм (равномерно)
Толщина цинкового покрытия: 100–140 мкм
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-2 | Проектирование, КМД, закуп проката |
| 2 | Неделя 3-5 | Изготовление балок, настила, ограждений |
| 3 | Неделя 6-7 | Огнезащита, антикоррозионная обработка |
| 4 | Неделя 8 | Комплектация, отгрузка |
Логистика:
Доставка из Новосибирска в Москву — 3 рейса автотранспортом
Подъём краном на высоту 85 м (в ночное время)
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка по осям и монтажным зонам
Сопроводительная документация: паспорта, сертификаты, акты УЗК
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Усиление существующих конструкций — проведено обследование крыши, разработаны узлы передачи нагрузок на несущие колонны здания. Дополнительные балки усиления распределяют вес вертолёта и динамические удары.
Монтаж на высоте 85 м — все конструкции изготовлены с высокой точностью, сборка велась без сварки (болтовые соединения). Подъём осуществлялся краном Liebherr LTM 1250 в ночные часы.
Огнезащита R90 — на все несущие балки нанесено вспучивающееся покрытие, обеспечивающее предел огнестойкости 90 минут.
Антикоррозионная защита — горячее цинкование + полимерное покрытие защищают конструкции от городской среды, перепадов температур и выхлопных газов.
Безопасность — ограждения высотой 1,1 м, светосигнальные огни по периметру, молниезащита.
Контрольная сборка — на заводе в Новосибирске собрана одна секция (балки + настил + ограждение) для проверки стыковки.
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие авиационным правилам и городским нормам
Отсутствие дефектов сварных швов и покрытия
Полная стыкуемость всех элементов при монтаже
Комплектность поставки
Эксплуатационные показатели:
Устойчивость к ветровым нагрузкам: расчёт подтверждён испытаниями
Огнестойкость: предел R90 подтверждён сертификатом
Безопасность: все кромки закруглены, покрытие противоскользящее
Удобство эксплуатации: площадка готова к приёму вертолётов
Экономические показатели:
Соблюдение сроков поставки – все партии вовремя
Монтаж выполнен без остановки бизнес-центра
Отсутствие рекламаций
Гарантия на конструкции: 7 лет, на покрытие: 10 лет
