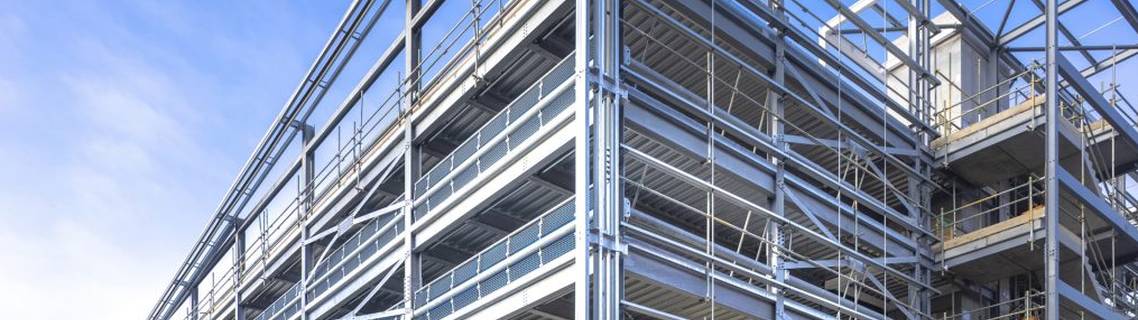

Заказчик и задача
Девелоперская компания заказала несущий каркас для 5-уровневой парковки на 250 машиномест в пригороде Москвы. Основные требования:
Минимальные сроки строительства (ограничения по работам в центре города)
Высокая сейсмостойкость и нагрузка до 3 тонн на место
Огнезащитная обработка (предел огнестойкости R120)
Точность изготовления (допуски ±2 мм)
Интеграция с системой навигации и освещения
Техническое решение
Тип конструкции: рамно-связевый каркас с предварительным напряжением
Материал: сталь 345С (колонны 300x300x12, балки двутавры 45Б2)
Огнезащита: тонкослойная вспучивающаяся краса (толщина 1.2 мм)
Антикоррозийная защита: горячее цинкование + полимерное покрытие
Особенности:
Предусмотрены узлы крепления для фасадных систем
Закладные элементы для системы наведения
Демпферные соединения для виброгашения
Производственный процесс
1. Проектирование (14 дней):
BIM-моделирование с интеграцией всех инженерных систем
Расчет динамических нагрузок (вибрация от движения машин)
Разработка КМД с учетом монтажных ограничений
2. Изготовление (45 дней):
Резка на плазменных станках с ЧПУ (точность 0.5 мм)
Сварка в среде аргона с последующей УЗК-проверкой
Горячее цинкование в ванне длиной 14 м
Нанесение огнезащитного покрытия в специальной камере
3. Монтаж (30 дней):
Доставка в ночное время (специальные разрешения)
Монтаж кранами Liebherr LTM 1050
Контроль геометрии лазерным нивелиром
Поэтапная приемка органов надзора
Особенности реализации
Система маркировки QR-кодами для каждого элемента
Предварительная сборка узлов на заводе-изготовителе
Мобильная лаборатория контроля качества на площадке
Результаты
✅ Точность изготовления: отклонения не превысили 1.5 мм
✅ Сроки: сдача на 7 дней раньше графика
✅ Прочность: испытания подтвердили запас прочности 1.8 к нормам
✅ Экономия: оптимизация металлопроката дала 15% экономии
