Заказчик и задача
Девелоперская компания заказала несущий каркас и большепролетные конструкции для крытого спортивного комплекса с ледовой ареной и универсальным залом. Основные требования:
Свободное пространство без колонн (пролеты до 60 м)
Высокие нагрузки на конструкции (оборудование, коммуникации, зрители)
Срок изготовления – 6 месяцев
Энергоэффективность и современный дизайн
Соответствие требованиям для международных соревнований
Техническое решение

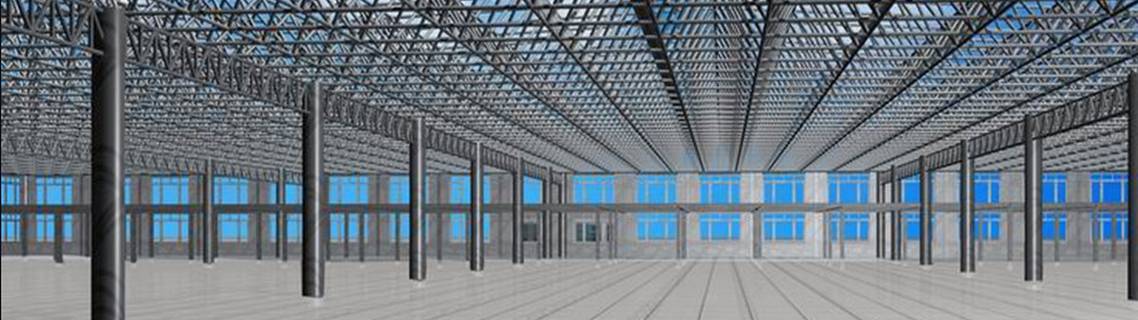

Тип конструкций: пространственные фермы, арочные элементы, колонны переменного сечения
Материал: сталь С345, С375 (для ответственных элементов)
Пролеты: 60 м, 45 м (над универсальным залом)
Общий вес металлоконструкций: 650 тонн
Защитное покрытие: огнезащитное и полимерное (толщина 120 мкм)
Производственный процесс
1. Проектирование (25 дней):
Разработка 3D-BIM модели с учетом всех инженерных систем
Расчет динамических и сейсмических нагрузок
Прочностной анализ методом конечных элементов
2. Изготовление (150 дней):
Раскрой толстого листа (до 40 мм) на плазменных станках с ЧПУ
Сварка элементов в среде защитных газов
Контроль сварных швов ультразвуком
Сборка крупных узлов весом до 25 тонн
3. Монтаж (60 дней):
Доставка спецтранспортом
Сборка с помощью гусеничного крана Liebherr LR 13000
Выверка положения
Поэтапный контроль качества монтажа
Особенности реализации
Применены преднапряженные конструкции для уменьшения деформаций
Использованы терморазрывные вставки в узлах крепления для снижения теплопотерь
Спроектированы унифицированные узлы для ускорения монтажа
Установлены датчики мониторинга напряжений в реальном времени
Результаты
✅ Точность: отклонения геометрии не превысили 5 мм на 60 м пролете
✅ Сроки: сдача на 12 дней раньше графика
✅ Прочность: запас прочности 1.9 к нормативным требованиям
✅ Экономия: снижение металлоемкости на 12% за счет оптимизации
