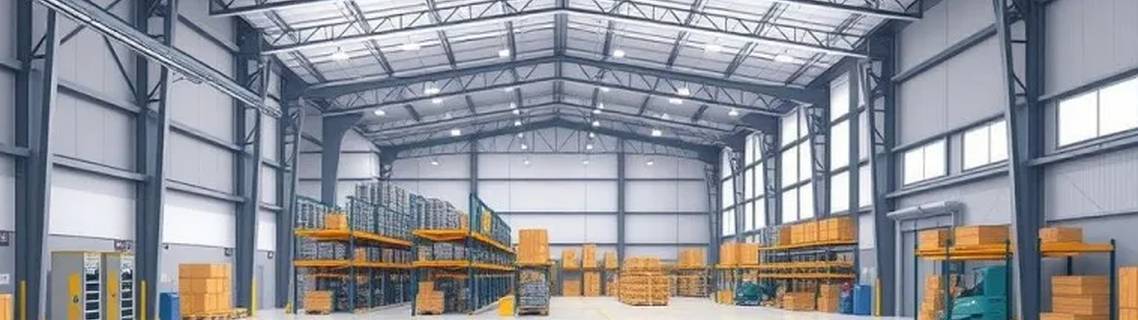

Кейс: изготовление металлоконструкций для логистического хаба в г. Новосибирск
Заказчик и задача
Крупный ритейлер заказал несущий каркас и складские системы для нового распределительного центра. Основные требования:
Большие пролеты без внутренних опор (до 40 м)
Высокие нагрузки на перекрытия (до 10 т/м²)
Гибкая планировка под различные типы хранения
Срок строительства – 7 месяцев
Энергоэффективность и современные решения
Техническое решение
Тип конструкций:
Стальной каркас здания
Мезонинные стеллажи
Технологические эстакады
Пожарные лестницы и ограждения
Материалы:
Сталь С345 (основные конструкции)
Горячее цинкование + полимерное покрытие
Параметры:
Площадь: 25 000 м²
Высота: 18 м (в свету)
Пролеты: 3×40 м
Производственный процесс
1. Проектирование (30 дней):
Разработка BIM-модели с интеграцией складского оборудования
Расчет нагрузок от стеллажных систем и техники
Оптимизация металлоемкости
2. Изготовление (150 дней):
Резка металла на станках ЧПУ
Автоматизированная сварка несущих элементов
Горячее цинкование в ванне длиной 16 м
Контроль качества на всех этапах
3. Монтаж (60 дней):
Поэтапная поставка конструкций
Сборка каркаса кранами грузоподъемностью до 100 т
Выверка геометрии лазерным оборудованием
Монтаж ограждающих конструкций
Особенности реализации
Применены преднапряженные балки для уменьшения прогибов
Использована модульная система соединений
Спроектированы усиленные узлы под стеллажное оборудование
Внедрена система молниезащиты
Результаты
✅ Нагрузки: испытания подтвердили расчетные показатели
✅ Точность: отклонения геометрии в пределах 8 мм на 120 м
✅ Сроки: сдача на 20 дней раньше плана
✅ Экономия: снижение веса конструкций на 15%
