Заказчик: Частный инвестор
Период выполнения: февраль-март 2024 года
ЗАДАЧА ЗАКАЗЧИКА

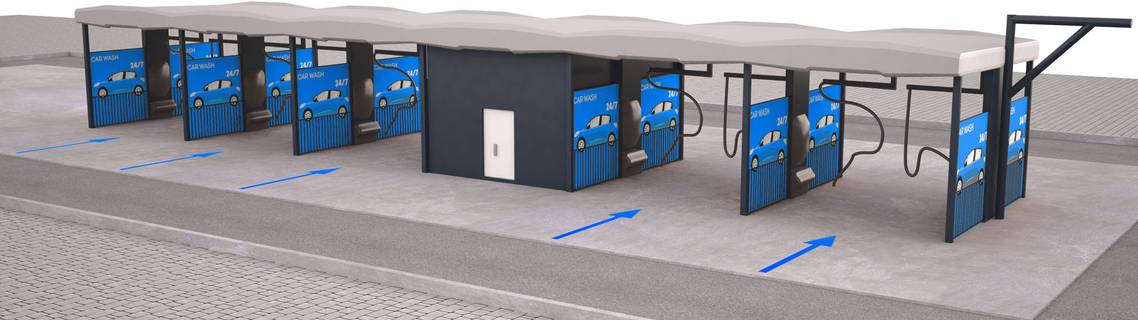

Требовалось оперативно изготовить и поставить каркас для автомойки самообслуживания:
Срок производства: 5 недель
Конструкции для 6 боксов
Усиление под оборудование высокого давления
Защита от влажной среды
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование
Разработка КМД за 7 рабочих дней
Расчет ветровых и снеговых нагрузок для Тюменского региона
Оптимизация под доступные профили металлопроката
2. Изготовление конструкций
Колонны 150x150x5 мм: 18 шт. (12 тонн)
Фермы покрытия пролетом 12 м: 24 шт. (22 тонны)
Прогоны Z-образные: 1.2 км (8 тонн)
Связи и распорки: (6 тонн)
3. Особенности производства
Усиленные узлы под крепление коммуникаций
Дополнительные ребра жесткости в зонах монтажа оборудования
Обработка огнезащитным составом
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Материалы:
Основные конструкции: сталь С255
Ответственные узлы: сталь С345
Защитное покрытие: грунт-эмаль по ГОСТ 9.401-91
Точность изготовления:
Допуск по длине: ±3 мм
Совпадение отверстий: 100%
Плоскостность ферм: ≤ 5 мм
ОРГАНИЗАЦИЯ ПОСТАВКИ
Производственный график:
Неделя 1-2: заготовительные работы
Неделя 3-4: сборочно-сварочные работы
Неделя 5: покраска и отгрузка
Логистика:
Отгрузка одной партией
4 автомашины с тентовым покрытием
Погрузка краном 25 тонн
Маркировка всех элементов
РЕЗУЛЬТАТЫ
Качественные показатели:
Отклонение геометрии в пределах допусков
Равномерность покрытия: 95% поверхности
Полная комплектность поставки
Экономические показатели:
Соблюдение сроков: в полном объеме
Стоимость ниже сметной: на 8%
Отсутствие доработок на объекте
