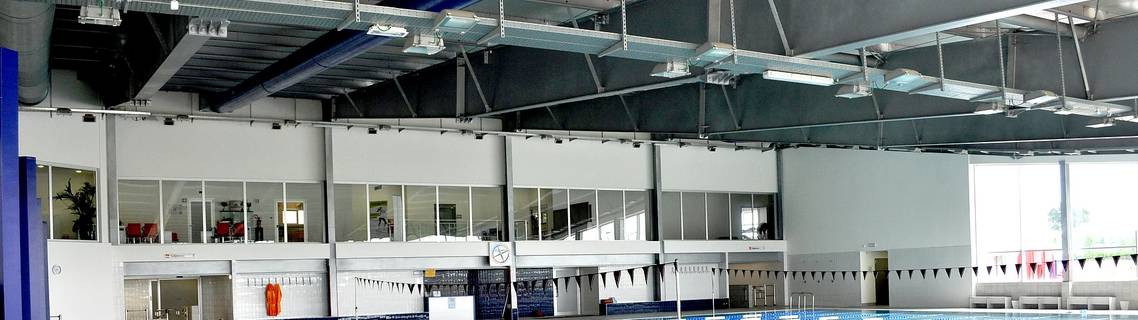

Заказчик: Муниципальное спортивное учреждение (СШОР по плаванию)
Период выполнения: ноябрь 2025 – февраль 2026 года
Объем поставки: 97 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА
В рамках программы развития спортивной инфраструктуры требовалось построить современный крытый бассейн с ванной 25×16 м, трибунами для зрителей и вспомогательными помещениями. Основные требования:
Срок производства: 12 недель
Размеры здания: 36×24 м, высота до низа ферм 9 м
Трибуны: 200 зрителей (4 ряда, 20 секций)
Особенности: влажная среда, хлорированная вода, конденсат, агрессивная среда для металла
Нагрузки: подвесные конструкции для вентиляции, освещения, табло; вес зрителей на трибунах
Климатические условия: Калужская область (III снеговой район — 180 кг/м², температура до -30°C)
Коррозионная защита: усиленная, для элементов, работающих во влажной среде
Долговечность: не менее 30 лет
Соответствие: санитарным нормам для бассейнов, требованиям безопасности трибун
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 20 рабочих дней
Разработка каркаса здания с пролётом 30 м (фермы из труб)
Расчёт нагрузок: снеговая 180 кг/м², ветровая 23 м/с, полезная на трибуны 400 кг/м²
Проектирование системы вентиляции и подвесных коммуникаций
Согласование с проектной организацией и заказчиком
2. Изготовление конструкций
| Тип конструкции | Характеристики / профиль | Вес (тонн) |
|---|---|---|
| Фермы стропильные пролетом 30 м (8 шт.) | Пояса из трубы 140×140×5 мм, решетка 80×80×4 мм | 38 |
| Колонны (32 шт., двутавр 30Б1, высота 9 м) | Сталь С345, усиленные башмаки | 24 |
| Трибуны на 200 мест | 4 ряда, 20 секций, ступени из швеллера №12 | 14 |
| Прогоны кровельные (швеллер №12, шаг 1,5 м) | 540 м | 10 |
| Связи горизонтальные и вертикальные | Уголок 75×75×6 мм, круг Ø25 мм | 6 |
| Подвесные мостики под вентиляцию и освещение | Рама из трубы 60×40×3 мм | 3 |
| Лестницы, площадки обслуживания | 4 комплекта | 2 |
| ИТОГО: | 97 |
3. Особенности производства
Материал: сталь С345 (для ферм и колонн)
Полуавтоматическая сварка в среде углекислого газа
Антикоррозионная защита: дробеструйная очистка Sa 2,5 + цинк-силикатная грунтовка (100 мкм) + полиуретановая эмаль (80 мкм) для конструкций из углеродистой стали
Болтовые соединения (класс 8.8 и 10.9) для ускорения монтажа
Контрольная сборка одного пролёта
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Размеры здания | 36×24×9 м |
| Пролет ферм | 30 м |
| Шаг колонн | 6 м (8 рам) |
| Трибуны | 200 мест (4 ряда) |
| Снеговая нагрузка | 180 кг/м² |
| Ветровая нагрузка | 23 м/с |
| Температура эксплуатации | от -30°C до +35°C |
| Антикоррозионное покрытие | Цинк-силикат + полиуретан (180 мкм) |
| Тип соединений | Болтовые (класс 8.8, 10.9) |
Качественные показатели:
Точность изготовления ферм: ±3 мм по длине 30 м
Контроль сварных швов: 100% визуальный, 50% УЗК, 10% радиография
Толщина покрытия: 170–190 мкм, замеры на 100% деталей
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-3 | Проектирование, КМД, закуп проката |
| 2 | Неделя 4-8 | Изготовление ферм, колонн, трибун |
| 3 | Неделя 9-10 | Антикоррозионная обработка, контроль |
| 4 | Неделя 11-12 | Контрольная сборка, комплектация, отгрузка |
Логистика:
7 рейсов автотранспортом (с тентовым покрытием)
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка по осям (А-Е, 1-8)
Сопроводительная документация: паспорта качества, сертификаты, 3D-схема сборки
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Влажностная среда — для всех конструкций применено усиленное покрытие (цинк-силикат + полиуретан), устойчивое к конденсату и парам хлора.
Трибуны — металлический каркас с деревянными сиденьями, ширина проходов 1,2 м, поручни на высоте 900 мм, противоскользящие накладки.
Вентиляция — в фермах предусмотрены точки подвеса для воздуховодов и приточной вентиляции, рассчитанные на нагрузку до 200 кг на точку.
Контрольная сборка — на заводе собран узел «колонна + ферма + связи» для проверки всех стыковочных узлов.
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие санитарным нормам для бассейнов
Отсутствие дефектов сварных швов и покрытия
Комплектность поставки
Эксплуатационные показатели:
Устойчивость к коррозии во влажной среде: образцы выдержали 1000 часов в солевом тумане без изменений
Жёсткость каркаса: прогиб ферм под монтажной нагрузкой < 1/600 пролёта
Удобство эксплуатации: все площадки и лестницы обеспечивают доступ к оборудованию
Экономические показатели:
Соблюдение сроков поставки – все партии вовремя
Отсутствие рекламаций
Гарантия на конструкции: 7 лет
