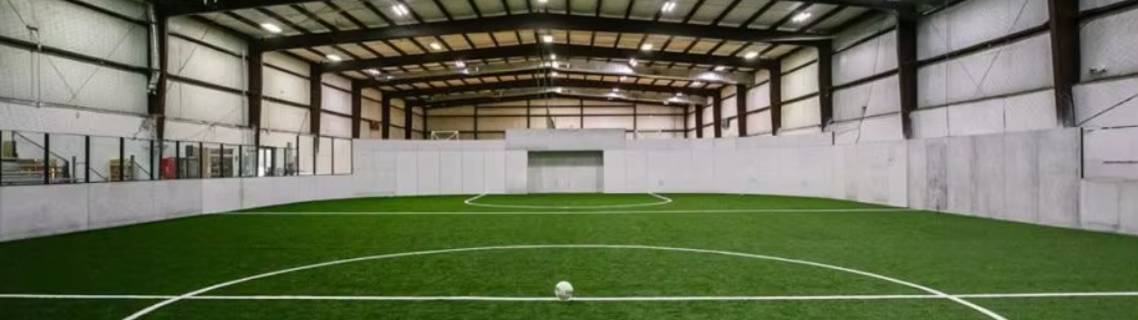

КЕЙС: Изготовление и поставка металлоконструкций для крытого футбольного манежа в г. Липецк

Заказчик: Муниципальное спортивное учреждение г. Липецка
Период выполнения: апрель-июнь 2025 года (реализованный проект)
Объем поставки: 140 тонн металлоконструкций

ЗАДАЧА ЗАКАЗЧИКА

В рамках развития массового спорта требовалось построить всесезонный крытый футбольный манеж с полем стандартных размеров и зрительскими трибунами. Основные требования:

• Срок производства: 13 недель

• Размеры поля: 40×25 м (стандарт для тренировок и игр 8×8, 9×9)

• Высота до низа ферм: 10 м (обеспечение свободного полета мяча и подвеса освещения)

• Трибуны: 200 зрителей (с возможностью расширения до 300)

• Вместимость манежа: одновременная игра + зрители

• Нагрузки: подвесные конструкции для освещения (8 точек по 200 кг), видеокамер, акустики, дополнительный запас для вентиляции

• Климатические условия: Липецкая область (III снеговой район, 180 кг/м², ветер до 23 м/с)

• Долговечность: не менее 25 лет, без коррозии из-за конденсата при перепадах температуры

• Соответствие: требованиям FIFA для тренировочных полей (безопасность трибун, габариты проходов)

ВЫПОЛНЕННЫЕ РАБОТЫ

1. Проектирование и разработка КМД

• Срок: 22 рабочих дня

• Расчет пролетной фермы 40 м из профильной трубы (пояс 140×140×5 мм, решетка 80×80×4 мм)

• Проектирование трибун на 200 мест (деревянный сиденье на металлокаркасе, эвакуационные проходы 1,2 м)

• Разработка узлов подвеса спортивного оборудования (табло, прожекторы, микрофоны)

• Учёт снеговой нагрузки и температурных расширений (расстояние между рамами 5 м)

• Согласование с проектной организацией и заказчиком

2. Изготовление конструкций

3. Особенности производства

• Материал: сталь С345 (для ферм и колонн) и С255 (для трибун, связей)

• Автоматическая сварка под флюсом основных швов поясов ферм

• Ультразвуковой контроль стыков поясов (100% продольных швов, 50% угловых)

• Сборка полуферм длиной 20 м с фланцевыми стыками на высокопрочных болтах

• Антикоррозионное покрытие: дробеструйная очистка Sa 2,5 + цинк-силикатная грунтовка (80 мкм) + полиуретановая эмаль (80 мкм), общая толщина 160 мкм

• Маркировка QR-кодами для перехода на 3D-модель сборки

• Контрольная сборка одного пролета (полуферма + колонна + связи) на заводском стенде

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Качественные показатели:

• Точность изготовления ферм: ±5 мм по длине 40 м, стрела подъема (выгиб) 1/500 пролета

• Отклонение от плоскостности торцевых фланцев: ≤ 1 мм

• Контроль сварных швов: 100% визуальный, 50% УЗК

• Толщина покрытия: 150–170 мкм, замеры на 100% деталей

ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ

Производственный график:

Логистика:

• 9 рейсов автотранспортом (тралы для полуферм 20 м)

• Упаковка в термоусадочную пленку с мягкими прокладками

• Маркировка по осям (А-И, 1-9)

• Сопроводительная документация: паспорта, сертификаты, 3D-схема, спецификация болтов

ОСОБЕННОСТИ РЕАЛИЗАЦИИ

1. Большепролётные фермы 40 м – из-за транспортировки фермы поделены на две полуфермы по 20 м со стыковыми фланцами. На объекте производилась сварка стыка и контроль геометрии.

2. Светопрозрачные элементы – в кровле предусмотрены зоны с поликарбонатом (интегрированы закладные под рамы), обеспечена герметизация стыков.

3. Безопасность трибун – ширина проходов 1,2 м, поручни на высоте 900 мм, противоскользящие накладки на ступени.

4. Подвесные мостики – усиленные точки для крепления прожекторов (8×200 кг), выполнены с возможностью регулировки угла наклона.

5. Антиконденсатное покрытие – выбрана система с высокой паропроницаемостью, предотвращающая коррозию в зоне конденсата под кровлей.

6. Контрольная сборка – собран тестовый узел: колонна + полуферма + прогоны. Проверены фланцы, отверстия, зазоры.

РЕЗУЛЬТАТЫ

Качественные показатели:

• 100% соответствие требованиям спортивного регламента

• Отсутствие дефектов сварных швов и покрытия

• Полная стыкуемость всех секций

• Комплектность поставки

Эксплуатационные показатели:

• Прогиб ферм под монтажной нагрузкой < 1/600 пролета

• Стойкость к вибрациям от вывешенного оборудования – без резонансов

• Освещённость поля: 1200 люкс (требование – 800), достигнуто благодаря точному размещению точек крепления

Экономические показатели:

• Соблюдение сроков поставки – все партии вовремя

• Отсутствие рекламаций

• Гарантия на конструкции: 7 лет, на покрытие: 10 лет

НАШИ КОМПЕТЕНЦИИ В ЭТОМ ПРОЕКТЕ

• ✓ Проектирование большепролётных конструкций (до 40 м)

• ✓ Изготовление ферм из профильных труб

• ✓ Сборные трибуны любой вместимости

• ✓ Усиленная антикоррозионная защита для крытых сооружений

• ✓ Полная комплектация крепежом и монтажными схемами

ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ

СОСТАВ ПОСТАВКИ:

• Фермы стропильные (9 шт.) – разрезные (2 полуфермы)

• Колонны (36 шт.) с опорными плитами

• Трибуны (200 мест) – 20 секций

• Прогоны кровельные (швеллер №14, 680 м)

• Связи (полный комплект)

• Подвесные мостики (8 шт.)

• Лестницы, площадки, ограждения

• Анкерные болты, крепёж (болты класса 10.9)

• Схемы сборки, спецификации, акты УЗК
