Заказчик: Строительно-монтажная организация (генеральный подрядчик по строительству объектов коммунальной инфраструктуры)
Период выполнения: май-июль 2025 года (реализованный проект)
Объем поставки: 85 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА

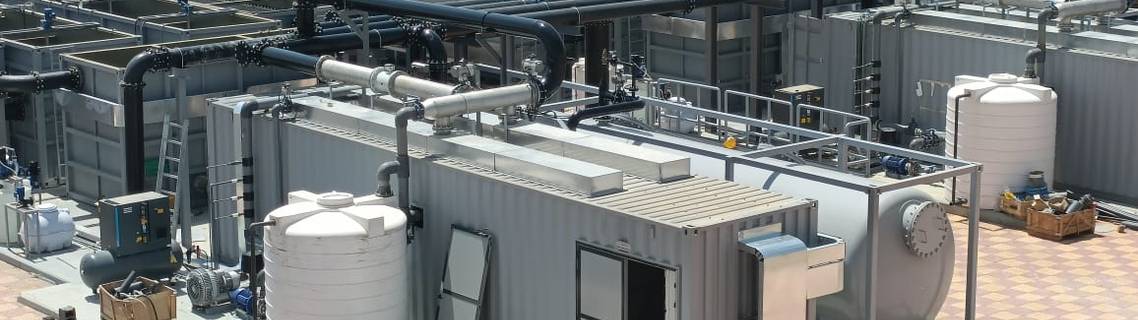

В рамках программы модернизации коммунальной инфраструктуры Крыма требовалось оснастить новую канализационно-очистную станцию полным комплектом металлоконструкций. Основные требования:
Срок производства: 10 недель
Производительность станции: 400 м³/сутки (локальные КОС для посёлка)
Состав: 2 блок-бокса с металлокаркасом, резервуары-отстойники, площадки обслуживания, лестницы, эстакады
Агрессивная среда: постоянный контакт со сточными водами, высокая влажность, химически активная среда (сероводород, аммиак)
Усиленная антикоррозионная защита: для работы в условиях морского климата и агрессивной среды
Полная заводская готовность: все элементы поставляются в собранном виде для быстрого монтажа на объекте
Срок службы: не менее 25 лет
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 14 рабочих дней
Разработка конструктивных решений для блок-боксов и резервуаров
Расчёт нагрузок на каркас с учётом веса оборудования и динамических воздействий
Проектирование усиленной антикоррозионной защиты для агрессивной среды
Согласование с технологами заказчика
2. Изготовление конструкций
| Тип конструкции | Характеристики | Вес (тонн) |
|---|---|---|
| Каркасы блок-боксов (2 шт.) | Из профильной трубы и швеллера | 28 |
| Резервуары-отстойники (4 шт.) | Объём 50 м³, стенки 6 мм | 32 |
| Площадки обслуживания | Рифленый лист 5 мм, рамы из уголка | 10 |
| Лестницы (маршевые и вертикальные) | 6 комплектов | 6 |
| Эстакады для трубопроводов | Из двутавра и швеллера | 5 |
| Ограждения и поручни | Высота 1,1 м | 4 |
| ИТОГО: | 85 |
3. Особенности производства
Применение стали С255 и С345 для несущих конструкций
Использование нержавеющей стали AISI 304 для элементов, контактирующих с агрессивной средой
Усиленная антикоррозионная защита: дробеструйная очистка Sa 2,5 + цинк-силикатное покрытие (100 мкм) + полиуретановая эмаль (80 мкм) – общая толщина 180 мкм
Контрольная сборка каркасов на заводе для проверки стыкуемости
Гидроиспытания резервуаров (давление 0,3 атм) для проверки герметичности
Маркировка каждого элемента с указанием монтажной позиции
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Производительность КОС | 400 м³/сутки |
| Количество блок-боксов | 2 шт. |
| Размер блок-бокса | 12×6×4,5 м |
| Объём резервуара | 50 м³ (4 шт.) |
| Материал | Сталь С255, С345, AISI 304 |
| Антикоррозионное покрытие | Цинк-силикат + полиуретан (180 мкм) |
| Тип соединений | Болтовые + сварка (ответственные узлы) |
| Срок службы покрытия | не менее 15 лет |
Качественные показатели:
Точность изготовления каркасов: ±2 мм по длине
Герметичность резервуаров: гидроиспытания подтвердили отсутствие протечек
Толщина покрытия: 170-190 мкм, замеры на 100% деталей
Качество сварных швов: 100% визуальный контроль, 30% УЗК
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-2 | Проектирование, КМД, закуп проката |
| 2 | Неделя 3-6 | Изготовление каркасов, резервуаров, площадок |
| 3 | Неделя 7-8 | Антикоррозионная обработка, гидроиспытания |
| 4 | Неделя 9-10 | Контрольная сборка, комплектация, отгрузка |
Логистика:
4 рейса автотранспортом (с тентовым покрытием)
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка по зонам: «Блок-бокс 1», «Блок-бокс 2», «Резервуары»
Сопроводительная документация: паспорта качества, сертификаты на покрытие, схемы сборки, акты гидроиспытаний
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Усиленная антикоррозионная защита — для работы в агрессивной среде сточных вод и морского климата применена двухслойная система покрытия (цинк-силикат + полиуретан) общей толщиной 180 мкм, обеспечивающая защиту на 15+ лет
Герметичность резервуаров — каждый резервуар испытан водой под давлением 0,3 атм, все сварные швы проверены на отсутствие протечек
Модульность конструкции — блок-боксы поставляются в полной заводской готовности, что сокращает время монтажа на объекте на 40%
Адаптация к агрессивной среде — для элементов, контактирующих со сточными водами, применена нержавеющая сталь AISI 304, устойчивая к сероводороду и аммиаку
Контрольная сборка — на заводе выполнена сборка одного блок-бокса и проверка всех стыковочных узлов
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие проектной документации и экологическим нормам
Отсутствие дефектов сварных швов и покрытия
Полная герметичность резервуаров
Комплектность поставки
Эксплуатационные показатели:
Стойкость к коррозии в агрессивной среде: образцы выдержали 1000 часов в камере солевого тумана без изменений
Герметичность соединений: отсутствие протечек при заполнении
Удобство обслуживания: все площадки и лестницы обеспечивают свободный доступ к оборудованию
Экономические показатели:
Соблюдение сроков поставки – все партии вовремя
Сокращение сроков монтажа на 40% за счёт модульной конструкции
Отсутствие рекламаций
Гарантия на конструкции: 7 лет, на покрытие: 10 лет
ПРЕИМУЩЕСТВА НАШЕГО РЕШЕНИЯ ДЛЯ ОЧИСТНЫХ СООРУЖЕНИЙ
| Критерий | Наше решение |
|---|---|
| Коррозионная стойкость | Двухслойное покрытие 180 мкм + нержавейка AISI 304 |
| Герметичность | Гидроиспытания каждого резервуара |
| Модульность | Полная заводская готовность блок-боксов |
| Срок службы | 25+ лет (гарантия покрытия 10 лет) |
| Скорость монтажа | На 40% быстрее традиционных решений |
НАШИ КОМПЕТЕНЦИИ В ЭТОМ ПРОЕКТЕ
✓ Проектирование металлоконструкций для очистных сооружений
✓ Изготовление резервуаров и ёмкостей любой конфигурации
✓ Работа с нержавеющей сталью AISI 304/316
✓ Нанесение усиленных антикоррозионных покрытий
✓ Гидроиспытания и контрольная сборка на заводе
ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ
| Технология | Оборудование | Результат |
|---|---|---|
| Плазменная резка с ЧПУ | Станки с ЧПУ (точность ±0,5 мм) | Точная геометрия деталей |
| Аргонодуговая сварка (TIG) | Инверторы | Качественные швы на нержавейке |
| Полуавтоматическая сварка (MIG/MAG) | Инверторы | Прочные соединения каркасов |
| Двухслойное покрытие | Безвоздушное распыление | Толщина 170-190 мкм |
| Гидроиспытания | Насосное оборудование | Герметичность при 0,3 атм |
СОСТАВ ПОСТАВКИ:
Каркасы блок-боксов (2 шт.) – полная заводская готовность
Резервуары-отстойники (4 шт.) – с гидроиспытаниями
Площадки обслуживания (6 шт.) – с рифленым настилом
Лестницы (6 комплектов) – маршевые и вертикальные
Эстакады для трубопроводов
Ограждения и поручни (150 п.м.)
Крепёж (болты, гайки, шайбы) – оцинкованные и нержавеющие
Схемы сборки, спецификации, акты гидроиспытаний
