Заказчик: Муниципальное учреждение "Спортивный комплекс"
Объем поставки: 42 тонны металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА

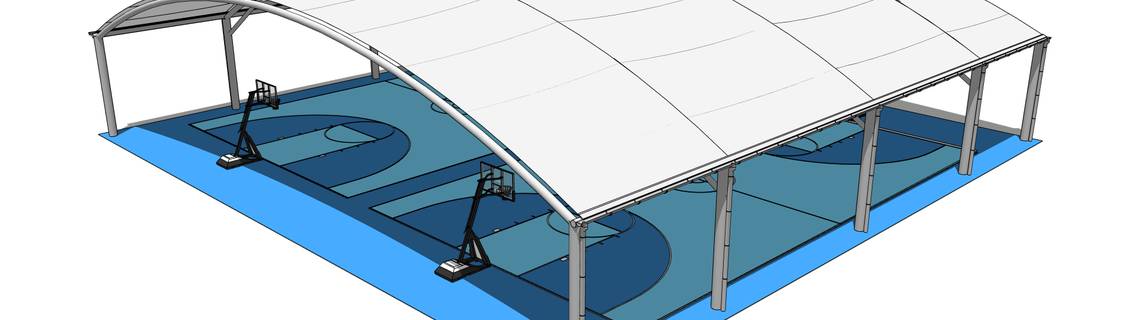

Требовалось изготовить и поставить конструкции защитного навеса над уличной баскетбольной площадкой:
Срок производства: 9 недель
Пролет без промежуточных опор: 24 метра
Защита от осадков при сохранении естественного освещения
Устойчивость к вандальным воздействиям
Соответствие нормам безопасности спортивных сооружений
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование
Разработка КМД за 14 рабочих дней
Расчет снеговой нагрузки (III снеговой район - 180 кг/м²)
Ветровая нагрузка до 32 м/с
Анализ освещенности под навесом
2. Изготовление конструкций
Арочные фермы высотой 3,2 м: 8 шт. (18 тонн)
Колонны из трубы 159x6 мм: 12 шт. (9 тонн)
Система связей и прогонов: (11 тонн)
Кровельные элементы из сотового поликарбоната: (4 тонны каркаса)
3. Особенности производства
Горячее цинкование несущих элементов
Полимерное покрытие декоративных частей в цветах спортивного комплекса
Усиленные узлы крепления
Антивандальное исполнение нижних элементов
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Материалы:
Несущие конструкции: сталь С345
Кровельный каркас: алюминиевый профиль
Защитное покрытие: горячее цинкование + дополнительная покраска
Крепеж: нержавеющая сталь A4
Качественные показатели:
Точность геометрии ферм: ±4 мм на 24 м
Качество сварных соединений: ультразвуковой контроль 100%
Толщина цинкового покрытия: 85-110 мкм
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
Неделя 1-2: проектные работы и заказ материалов
Неделя 3-5: изготовление и сварка основных элементов
Неделя 6-7: цинкование и покраска
Неделя 8-9: контроль качества и отгрузка
Логистика:
3 рейса специализированным транспортом
Контейнерная упаковка для защиты кромок
Страховка груза на время транспортировки
Сопроводительная документация с инструкцией по монтажу
РЕЗУЛЬТАТЫ
Качественные показатели:
Отклонения в пределах допустимых норм
Отсутствие дефектов покрытия
Полная комплектность поставки
Эксплуатационные показатели:
Освещенность под навесом: 75% от естественной
Защита площадки от осадков: 100%
Устойчивость конструкции: испытана при ветре 25 м/с
Срок службы: не менее 25 лет
Экономические показатели:
Стоимость на 18% ниже предложений конкурентов
Сокращение сроков монтажа на 30%
Гарантия на конструкции: 7 лет
