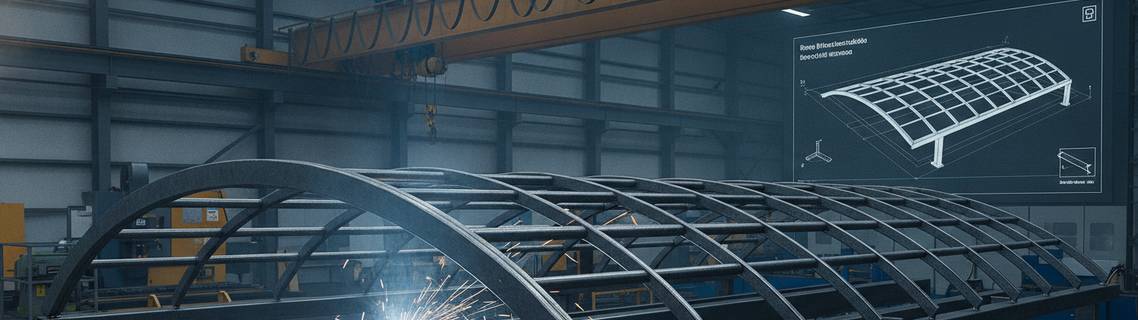

КЕЙС: Изготовление и поставка металлоконструкций для навеса над пассажирской платформой железнодорожного вокзала

Заказчик: Дирекция по ремонту и обслуживанию инфраструктуры железных дорог (региональный филиал)
Период выполнения: апрель-июнь 2025 года
Объем поставки: 64 тонны металлоконструкций

ЗАДАЧА ЗАКАЗЧИКА

В рамках программы модернизации пассажирской инфраструктуры требовалось изготовить и поставить металлоконструкции для нового навеса над островной пассажирской платформой железнодорожного вокзала. Основные требования:

• Срок производства: 8 недель

• Длина навеса: 120 м (вдоль платформы)

• Ширина навеса: 12 м (перекрытие платформы и зоны посадки)

• Высота до низа конструкций: 5,5 м (для безопасного прохода пассажиров с багажом)

• Пролет: 12 м (без промежуточных опор на платформе)

• Конструкция: арочные фермы с поликарбонатным покрытием

• Особенности монтажа: без остановки движения поездов, работы в «окна» (короткие перерывы)

• Нагрузки: снеговая (III район — 180 кг/м²), ветровая (до 25 м/с), вибрации от проходящих поездов

• Антикоррозионная защита: усиленная (для условий железнодорожной инфраструктуры, перепады температур, влажность)

• Долговечность: не менее 30 лет

• Безопасность: антивандальное исполнение, закругленные кромки, защита от касания контактной сети

ВЫПОЛНЕННЫЕ РАБОТЫ

1. Проектирование и разработка КМД

• Срок: 14 рабочих дней

• Разработка арочных ферм пролетом 12 м с шагом 6 м (20 секций)

• Расчёт нагрузок с учётом вибраций от поездов и динамических воздействий

• Проектирование узлов крепления к платформе (анкеровка без нарушения гидроизоляции)

• Разработка системы водоотведения с кровли навеса

• Согласование с дирекцией инфраструктуры и службой движения

2. Изготовление конструкций

3. Особенности производства

• Материал: сталь С345 (для несущих элементов)

• Горячее цинкование всех металлоконструкций (толщина 80–120 мкм) — для защиты от коррозии в условиях повышенной влажности и перепадов температур

• Дополнительное полимерное покрытие (RAL 7035) для декоративных элементов

• Арочные фермы изготовлены с высокой точностью (радиус кривизны выдержан)

• Все соединения болтовые (класс 8.8) — монтаж без сварки

• Маркировка каждого элемента с указанием секции (1–20)

• Контрольная сборка одной секции на заводе

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Качественные показатели:

• Точность изготовления арок: ±2 мм по радиусу

• Отклонение диагоналей ферм: ≤ 3 мм

• Контроль сварных швов: 100% визуальный, 30% УЗК

• Толщина цинкового покрытия: 80–120 мкм, равномерно

• Качество цинкования: соответствует ГОСТ 9.307-89

ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ

Производственный график:

Логистика:

• 4 рейса автотранспортом (с тентовым покрытием)

• Упаковка оцинкованных элементов в стрейч-пленку с мягкими прокладками

• Маркировка по секциям (1–20) с указанием ориентации

• Сопроводительная документация: паспорта качества, сертификаты на цинкование, схемы сборки

ОСОБЕННОСТИ РЕАЛИЗАЦИИ

1. Монтаж без остановки движения — все конструкции изготовлены с высокой точностью, чтобы сборка на платформе занимала минимум времени (в «окна» между поездами). Болтовые соединения позволяют вести монтаж без сварки.

2. Арочная форма — обеспечивает эстетичный внешний вид, повторяющий исторический стиль вокзала, и эффективный сход снега.

3. Горячее цинкование 100% элементов — все детали, включая крепёж, оцинкованы, что исключает коррозию в условиях железнодорожной инфраструктуры (влажность, перепады температур, вибрации).

4. Вибрационная стойкость — узлы крепления колонн к платформе рассчитаны на динамические нагрузки от проходящих поездов (расчёт с коэффициентом запаса 1,8).

5. Безопасность — все кромки закруглены, отсутствуют острые углы, элементы навеса не касаются контактной сети (высота 5,5 м обеспечивает безопасный зазор).

6. Контрольная сборка — на заводе собрана одна секция (арка + колонны + прогоны) для проверки всех стыковочных узлов.

РЕЗУЛЬТАТЫ

Качественные показатели:

• 100% соответствие требованиям дирекции инфраструктуры

• Отсутствие дефектов сварных швов и покрытия

• Полная стыкуемость всех секций при монтаже

• Комплектность поставки

Эксплуатационные показатели:

• Устойчивость к вибрациям: контрольные замеры показали отсутствие резонансов

• Стойкость к коррозии: покрытие выдержало 800 часов в камере солевого тумана

• Удобство эксплуатации: все элементы доступны для осмотра и обслуживания

Экономические показатели:

• Соблюдение сроков поставки — все партии вовремя

• Сокращение сроков монтажа на 30% за счёт болтовых соединений и точности изготовления

• Отсутствие рекламаций

• Гарантия на конструкции: 7 лет, на цинковое покрытие: 15 лет



НАШИ КОМПЕТЕНЦИИ В ЭТОМ ПРОЕКТЕ

• ✓ Проектирование арочных конструкций для транспортной инфраструктуры

• ✓ Горячее цинкование 100% элементов (ванна 14 м)

• ✓ Болтовые соединения для монтажа в стеснённых условиях

• ✓ Учёт динамических нагрузок от железнодорожного транспорта

• ✓ Полный комплект крепежа и монтажных схем

ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ

СОСТАВ ПОСТАВКИ:

• Арочные фермы (20 шт.) пролетом 12 м

• Колонны (40 шт.) с опорными плитами и анкерными болтами

• Прогоны кровельные (швеллер №10, 360 м)

• Связи горизонтальные и вертикальные (комплект)

• Кронштейны для поликарбоната

• Система водоотведения (желоба, трубы, воронки)

• Крепёж (болты класса 8.8, гайки, шайбы)

• Схемы сборки, спецификации, сертификаты
