Заказчик: Нефтегазовая сервисная компания
Период выполнения: ноябрь 2024 г. – январь 2025 г.
Объем поставки: 87 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА

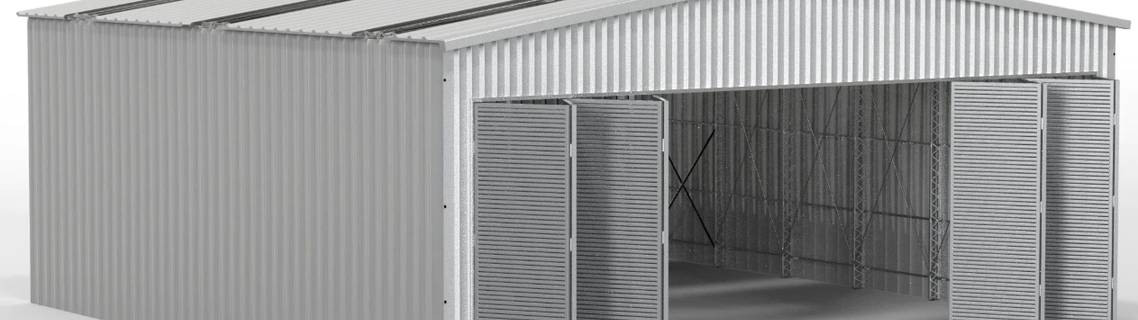

Требовалось изготовить и поставить полный комплект металлоконструкций для строительства утепленного быстровозводимого ангара на территории действующей производственной базы. Основные требования:
Срок производства: 10 недель
Размеры ангара: 24×48×7 м (площадь 1152 м²)
Эксплуатация: круглогодичная при температурах от -35°C до +35°C
Универсальность использования: склад, мастерская, зона технического обслуживания
Простота монтажа: болтовые соединения, высокая префабрикация
Антикоррозионная защита: для эксплуатации в условиях высокой влажности и перепадов температур
Соответствие: требованиям промышленной безопасности и строительным нормам
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 14 рабочих дней
Разработка детализированных чертежей с учетом климатических условий региона
Расчет нагрузок (снеговая – 180 кг/м², ветровая – 23 м/с, сейсмическая – 6 баллов)
Оптимизация металлоемкости при сохранении несущей способности
Проектирование узлов под последующую установку кранового оборудования
Согласование проектных решений с заказчиком
2. Изготовление конструкций
| Тип конструкции | Количество | Вес (тонн) |
|---|---|---|
| Колонны из двутавра 25Б1 (высота 7 м) | 34 шт. | 28 |
| Фермы стропильные пролетом 24 м | 12 шт. | 32 |
| Прогоны стеновые и кровельные | 950 м | 9 |
| Связи горизонтальные и вертикальные | - | 8 |
| Ригели и распорки | - | 5 |
| Ограждения и лестницы | - | 5 |
| ИТОГО: | 87 |
3. Особенности производства
Применение стали С345 по ГОСТ 27772-2015
Полуавтоматическая сварка в среде углекислого газа
Болтовые соединения классов прочности 5.8 и 8.8
Антикоррозионная обработка: грунтовка ГФ-021 + эмаль ПФ-115
Точная фрезеровка опорных плоскостей колонн
Маркировка каждого элемента с указанием монтажного узла
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Габариты здания | 24×48×7 м |
| Пролет | 24 м (без внутренних опор) |
| Материал | Сталь С345 по ГОСТ 27772-2015 |
| Крепеж | Болты класса прочности 5.8 и 8.8 |
| Защитное покрытие | Грунт ГФ-021 + эмаль ПФ-115 (толщина 100-120 мкм) |
| Тип соединений | Болтовые |
| Снеговая нагрузка | 180 кг/м² |
| Ветровая нагрузка | 23 м/с |
| Температура эксплуатации | от -35°C до +35°C |
Качественные показатели:
Точность изготовления колонн: ±2 мм по высоте
Отклонение диагоналей ферм: не более 5 мм
Совпадение монтажных отверстий: 100% (проверка по кондукторам)
Качество сварных швов: визуальный контроль 100%, выборочный УЗК (20%)
Адгезия покрытия: 1 балл по ГОСТ 15140
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-2 | Проектирование, разработка КМД, закуп металлопроката |
| 2 | Неделя 3-6 | Изготовление колонн, ферм, прогонов |
| 3 | Неделя 7-8 | Антикоррозионная обработка, контроль качества |
| 4 | Неделя 9-10 | Комплектация, упаковка, отгрузка |
Логистика:
4 рейса специализированным автотранспортом
Упаковка элементов в термоусадочную пленку с защитой кромок
Паллетирование мелких элементов
Маркировка каждой детали с указанием монтажного положения (цветные наклейки)
Сопроводительная документация: паспорта качества, сертификаты на материалы, чертежи КМД
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Высокая префабрикация – все элементы изготовлены в заводских условиях с высокой степенью готовности, монтаж на объекте сведен к простой болтовой сборке
Универсальность конструкции – проект предусматривает возможность перепрофилирования ангара под склад, мастерскую или участок технического обслуживания
Оптимизация металлоемкости – за счет применения расчетных сечений и оптимизации узлов удалось снизить вес конструкций на 10% без потери прочности
Простота монтажа – болтовые соединения позволяют выполнять сборку без привлечения высококвалифицированных сварщиков и сложного оборудования
Возможность демонтажа – конструкция может быть разобрана, перевезена на новую площадку и собрана повторно без потери несущей способности
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие требованиям проектной документации
Отсутствие дефектов сварных швов и покрытия
Идеальное совпадение монтажных отверстий, подтвержденное при сборке
Полная комплектность поставки
Эксплуатационные показатели:
Устойчивость к снеговым нагрузкам 180 кг/м² (испытания подтверждены)
Стойкость к ветровым нагрузкам до 23 м/с
Антикоррозионная защита: гарантия 7 лет без ремонта
Возможность установки кранового оборудования (закладные элементы предусмотрены)
Экономические показатели:
Соблюдение сроков поставки: 100%
Сокращение сроков монтажа на 25% за счет высокой заводской готовности
Экономия на монтаже: 15% за счет болтовых соединений (отсутствие сварки на объекте)
Отсутствие рекламаций и затрат на доработку
Гарантия на конструкции: 5 лет, на покрытие: 7 лет
