Заказчик: Логистическая компания (оператор складской недвижимости)
Период выполнения: сентябрь-ноябрь 2025 года
Объем поставки: 96 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА
Для расширения складских мощностей требовалось построить универсальный складской комплекс класса «В» для хранения товаров народного потребления и строительных материалов. Основные требования:
Срок производства: 10 недель
Размеры здания: 48×24 м, высота до низа ферм 8 м
Общая площадь: 1152 м²
Назначение: хранение товаров народного потребления и строительных материалов
Нагрузки: стеллажное оборудование высотой до 6 м, погрузчики до 3 тонн, вес хранимой продукции до 3 тонн на точку
Въездные ворота: два проёма 4×4 м (усиленные порталы под секционные ворота)
Климатические условия: Владимирская область (III снеговой район — 180 кг/м², температура до -30°C)
Антикоррозионная защита: стандартная для складских помещений (грунт + эмаль)
Монтаж: болтовые соединения для ускорения сборки
Долговечность: не менее 25 лет
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 14 рабочих дней
Разработка каркаса с пролётом 24 м (фермы из профильной трубы)
Расчёт нагрузок: снеговая 180 кг/м², ветровая 23 м/с, полезная на перекрытие 400 кг/м²
Проектирование усиленных порталов для воротных проёмов
Разработка узлов крепления стеллажного оборудования
Согласование с заказчиком
2. Изготовление конструкций
| Тип конструкции | Характеристики / профиль | Вес (тонн) |
|---|---|---|
| Фермы стропильные пролетом 24 м (8 шт.) | Пояса из трубы 120×120×4 мм, решетка из трубы 60×40×3 мм | 32 |
| Колонны (32 шт., двутавр 25Б1, высота 8 м) | Сталь С345, усиленные башмаки | 24 |
| Прогоны кровельные | Швеллер №12 (шаг 1,5 м) | 12 |
| Воротные порталы (2 шт.) | Рамы из двутавра 25Б1 под ворота 4×4 м | 6 |
| Связи горизонтальные и вертикальные | Уголок 63×63×5 мм, круг Ø25 мм | 10 |
| Площадки и лестницы | Рифленый лист, швеллер | 6 |
| Опорные плиты, анкерные болты | Лист 16 мм, болты М20 | 4 |
| Крепёж (болты, гайки, шайбы) | Класс 8.8 | 2 |
| ИТОГО: | 96 |
3. Особенности производства
Материал: сталь С345 (для ферм и колонн) и С255 (для связей)

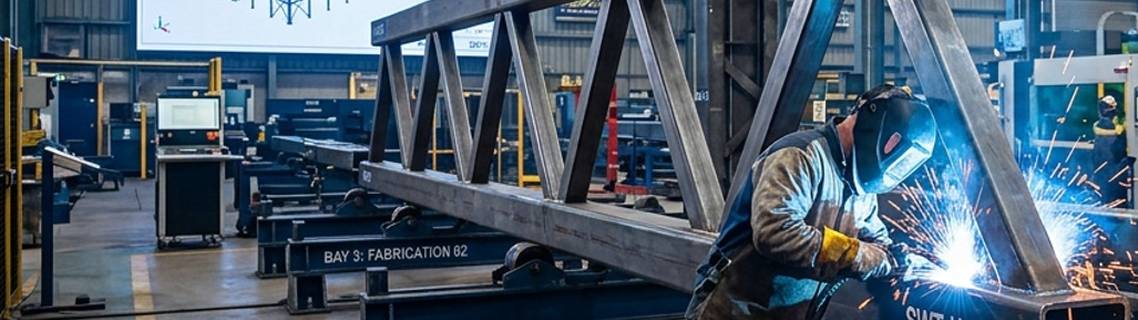

Полуавтоматическая сварка в среде углекислого газа
Контроль геометрии ферм (отклонение диагоналей ≤ 5 мм)
Антикоррозионная защита: грунтовка ГФ-021 + эмаль ПФ-115 (толщина 100 мкм)
Болтовые соединения на монтаже (класс 8.8)
Маркировка каждого элемента с указанием оси и монтажного узла
Контрольная сборка одного пролета на заводе
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Размеры здания | 48×24×8 м |
| Пролет ферм | 24 м |
| Шаг колонн | 6 м (8 рам) |
| Снеговая нагрузка | 180 кг/м² |
| Ветровая нагрузка | 23 м/с |
| Температура эксплуатации | от -30°C до +35°C |
| Материал | Сталь С345, С255 |
| Защитное покрытие | Грунт ГФ-021 + эмаль ПФ-115 |
| Тип соединений | Болтовые (класс 8.8) |
Качественные показатели:
Точность изготовления ферм: ±3 мм по длине 24 м
Отклонение диагоналей ферм: ≤ 5 мм
Контроль сварных швов: 100% визуальный, 20% УЗК
Толщина покрытия: 90-110 мкм, замеры на 100% деталей
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-2 | Проектирование, КМД, закуп проката |
| 2 | Неделя 3-6 | Изготовление ферм, колонн, порталов |
| 3 | Неделя 7-8 | Антикоррозионная обработка, контроль |
| 4 | Неделя 9-10 | Контрольная сборка, комплектация, отгрузка |
Логистика:
5 рейсов автотранспортом с тентовым покрытием
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка по осям (А-Е, 1-8)
Сопроводительная документация: паспорта качества, сертификаты, 3D-схема сборки
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Универсальность планировки — шаг колонн 6 м и пролет 24 м обеспечивают свободную планировку для размещения стеллажного оборудования любой конфигурации
Усиленные воротные порталы — проёмы 4×4 м усилены дополнительными стойками и ригелями для установки тяжелых секционных ворот
Болтовые соединения — все стыки выполнены на болтах, что позволяет вести монтаж без сварки и при необходимости демонтировать здание
Экономия металла — за счёт оптимизации сечения ферм (расчёт поясов из трубы 120×120 мм, решетка из трубы 60×40 мм) снижен вес на 12% без потери прочности
Контрольная сборка — на заводе собран узел «колонна + ферма + связи» для проверки всех стыковочных узлов
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие проектной документации
Отсутствие дефектов сварных швов и покрытия
Полная стыкуемость всех элементов при монтаже
Комплектность поставки
Эксплуатационные показатели:
Жёсткость каркаса: деформации в пределах допусков при полной нагрузке
Удобство эксплуатации: свободное пространство для маневрирования погрузчиков
Возможность установки дополнительного оборудования (закладные предусмотрены)
Экономические показатели:
Соблюдение сроков поставки — все партии вовремя
Экономия на монтаже за счёт болтовых соединений
Отсутствие рекламаций
Гарантия на конструкции: 5 лет, на покрытие: 7 лет
