Заказчик: Дистрибьюторская компания
Период выполнения: ноябрь 2024 г. – январь 2025 г.
Объем поставки: 195 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА

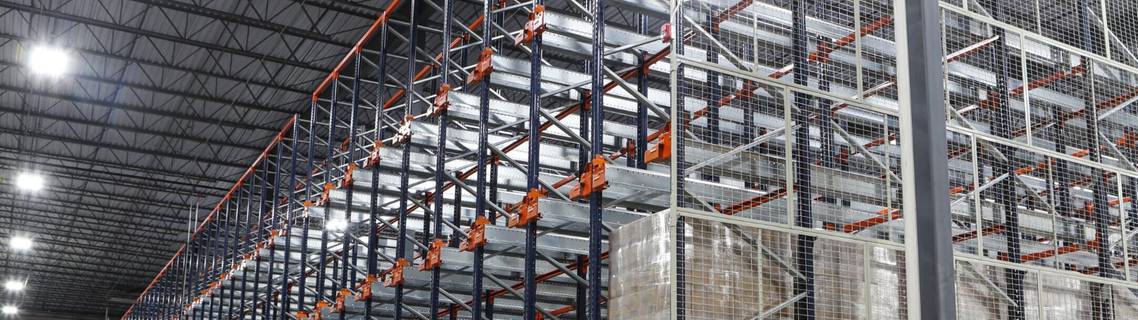

Требовалось изготовить и поставить металлоконструкции для автоматизированной стеллажной системы высотой 12 метров с шаттловым типом хранения:
Срок производства: 12 недель
Высокая точность изготовления для работы автоматических штабелеров
Нагрузка на одну ячейку хранения до 1200 кг
Соответствие евростандартам FEM 10.02.02
Усиленная антикоррозионная защита
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование
Разработка КМД за 18 рабочих дней
Расчет жесткости рам для динамических нагрузок от шаттлов
Моделирование узлов сопряжения с направляющими
Согласование допусков для безаварийной работы автоматики
2. Изготовление конструкций
Вертикальные рамы Н=12 м из профиля 100×80×3 мм: 120 шт. (95 тонн)
Горизонтальные связи и диафрагмы жесткости: (45 тонн)
Направляющие для шаттлов из точного гнутого профиля: 3,6 км (35 тонн)
Система страховочных ограждений и лестниц: (20 тонн)
3. Особенности производства
Применение прецизионного гнутого профиля с допуском ±0,5 мм
Контроль геометрии лазерными измерительными системами
Фрезеровка опорных плоскостей с точностью до 0,2 мм
Маркировка QR-кодами для автоматизированной сборки
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Материалы:
Основные конструкции: сталь С255 и С345 по ГОСТ 27772-2015
Высокопрочный крепеж: класс прочности 8.8 и 10.9
Защитное покрытие.
Дополнительная окраска: полимерно-порошковая RAL 5010
Качественные показатели:
Допуск по высоте рам: ±2 мм на 12 м
Отклонение по диагонали: не более 3 мм
Соосность монтажных отверстий: 100% контроль кондукторами
Шероховатость направляющих: Rz ≤ 20 мкм
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
Неделя 1-3: проектирование, закуп металла
Неделя 4-8: изготовление рам и направляющих
Неделя 9-11: цинкование, контроль, комплектация
Неделя 12: отгрузка
Логистика:
12 рейсов специализированным транспортом
Упаковка в термоусадочную пленку
Маркировка каждой детали с указанием позиции в системе
Поставка партиями согласно монтажной последовательности
