Заказчик: Нефтеперерабатывающий завод
Период выполнения: декабрь 2024 г. – март 2025 г.
Объем поставки: 280 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА

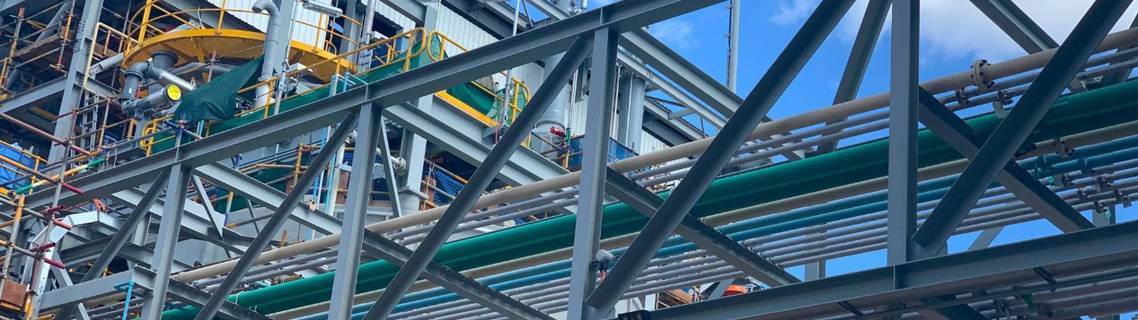

Требовалось изготовить и поставить металлоконструкции для строительства надземной трубопроводной эстакады, связывающей технологические установки НПЗ:
Срок производства: 16 недель
Пролеты эстакады: 12 м, 18 м, 24 м
Высокие требования к огнезащите и антикоррозионной стойкости
Работа в условиях агрессивной среды и повышенной сейсмичности (7 баллов)
Соответствие отраслевым нормам нефтегазового комплекса
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование
Разработка КМД за 20 рабочих дней
Расчет нагрузок от трубопроводов с учетом рабочей температуры и давления
Анализ ветровых и сейсмических воздействий
Оптимизация металлоемкости с сохранением запаса прочности
2. Изготовление конструкций
Колонны двутаврового сечения высотой до 14 м: (110 тонн)
Ригели и прогоны пролетом 24 м: (95 тонн)
Связи вертикальные и горизонтальные из уголка и швеллера: (45 тонн)
Площадки обслуживания, лестницы и ограждения: (30 тонн)
3. Особенности производства
Применение стали 09Г2С для хладостойкости (до -60°C)
Огнезащита тонкослойным вспучивающимся составом (предел огнестойкости R90)
Горячее цинкование для антикоррозионной защиты + дополнительное полимерное покрытие
Контроль геометрии лазерными сканерами на всех этапах
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Материалы:
Основной металл: сталь 09Г2С по ГОСТ 19281-2014
Крепеж: высокопрочный класс 10.9 с цинк-ламельным покрытием
Огнезащитное покрытие: вспучивающийся состав на эпоксидной основе (толщина 1,5 мм)
Антикоррозионная защита: горячее цинкование (100-150 мкм) + эмаль по металлу
Качественные показатели:
Точность изготовления колонн: ±2 мм по высоте
Отклонение осей отверстий: не более 1 мм
Качество сварных швов: 100% визуальный, 30% ультразвуковой контроль
Адгезия огнезащитного покрытия: 1 балл по ГОСТ 31149
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
Неделя 1-3: проектирование, закуп проката
Неделя 4-9: изготовление колонн и ригелей
Неделя 10-13: огнезащита и антикоррозионная обработка
Неделя 14-16: комплектация, контроль, отгрузка
Логистика:
14 рейсов специализированным автотранспортом
Упаковка в защитную пленку с ложементами под негабарит
Маркировка каждой детали с указанием монтажного узла
GPS-мониторинг и страхование грузов на время перевозки
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие требованиям проектной документации
Отсутствие дефектов огнезащитного покрытия
Идеальная геометрия, подтвержденная лазерным сканированием
Эксплуатационные показатели:
Устойчивость к сейсмическим нагрузкам (испытания на вибростенде)
Стойкость к агрессивной среде (сероводород, углеводороды) – гарантия 15 лет
Обеспечение пожарной безопасности (сертификат соответствия)
Экономические показатели:
Стоимость на 18% ниже импортных аналогов
Сокращение сроков монтажа на 25% за счет точности изготовления
Гарантия на конструкции: 7 лет, на огнезащиту: 12 лет
