Особенности проекта

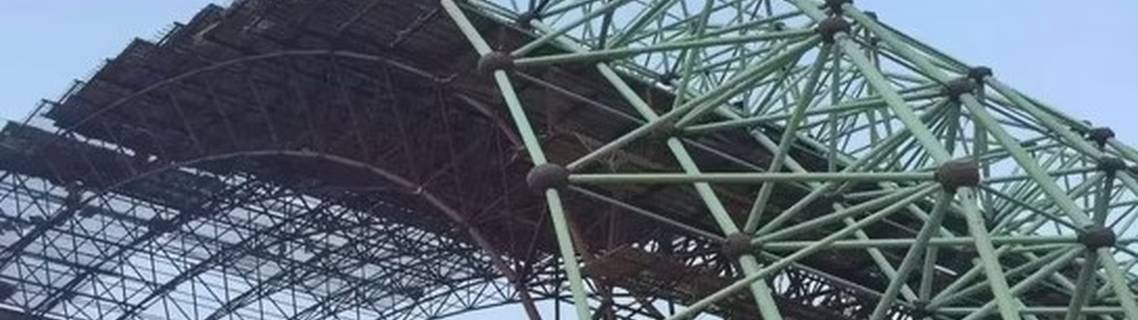

Тип сооружения: Арочный ангар для хранения зерна
Общая площадь: 3 500 м²
Пролет арки: 36 метров (без внутренних опор)
Высота конструкции: 14 метров
Специфика: повышенные требования к герметичности
Технические вызовы и решения
Проектирование:
Разработана бесшарнирная арочная система с радиусом кривизны 18 м
Применены гнутые профили из стали S355J2W (устойчивость к агрессивной среде)
Рассчитана ветровая нагрузка до 65 кгс/м² (для степной зоны)
Производство:
Использована технология холодного гиба с точностью ±2 мм
Нанесено полимерное покрытие (RAL 5005) для защиты от аммиачных испарений
Изготовлено 112 арочных блоков весом по 1,8 тонн каждый
Монтаж:
Сборка с помощью специального кондуктора
Применена технология "арка на арке" для минимизации подъемных операций
Установлены самозапирающиеся замки на стыках панелей
Ключевые показатели результата
Срок изготовления: 27 рабочих дней
Отклонение геометрии: менее 1/500 длины пролета
Герметичность: полное отсутствие мостиков холода
Срок службы: не менее 30 лет
Технико-экономические преимущества:
Экономия 23% металла по сравнению с традиционными решениями
Возможность быстрого демонтажа и переноса конструкции
Применимость технологии
Данное решение оптимально для:
✓ Зернохранилищ и овощебаз
✓ Спортивных комплексов
✓ Выставочных павильонов
✓ Производственных цехов
