Заказчик: Муниципальное учреждение
Период выполнения: июнь-август 2025 года (планируемый)
Объем поставки: 110 тонн металлоконструкций
ЗАДАЧА ЗАКАЗЧИКА
В рамках программы развития спортивной инфраструктуры требовалось построить крытый ледовый каток с искусственным льдом в одном из густонаселенных районов города. Требовалось изготовить и поставить металлоконструкции для здания арены и трибун. Основные требования:
Срок производства: 14 недель
Размеры ледовой арены: 40×20 м (стандарт для хоккея и массового катания)
Вместимость трибун: 300 зрителей
Высота здания до низа ферм: 8,5 м (для обеспечения свеса освещения и видеотабло)
Специфическая нагрузка: дополнительные подвесные нагрузки от светового оборудования, видеокуба, акустических систем (до 200 кг на точку)
Микроклимат: высокая влажность (лед, испарения), агрессивная среда для металла
Антикоррозионная защита: усиленная, для работы во влажной среде с перепадами температур
Срок службы: не менее 30 лет
Соответствие: требованиям спортивных сооружений (безопасность трибун, эвакуационные проходы)
ВЫПОЛНЕННЫЕ РАБОТЫ
1. Проектирование и разработка КМД
Срок: 21 рабочий день
Расчет большепролетных ферм (40 м) с учетом снеговой нагрузки (III снеговой район — 180 кг/м²) и подвесного оборудования
Проектирование трибун с учетом норм эвакуации (ширина проходов, шаг ступеней)
Разработка узлов крепления к фундаменту и закладных под инженерные системы
Моделирование ветровых и сейсмических воздействий
Согласование с проектной организацией и заказчиком
2. Изготовление конструкций
| Тип конструкции | Характеристики | Вес (тонн) |
|---|---|---|
| Фермы стропильные (пролет 40 м) | Из труб 120×120×5 мм (пояса) и 80×80×4 мм (решетка), высота фермы 3,2 м | 48,0 |
| Колонны (двутавр 30Б1, высота 8,5 м) | 28 шт. | 18,0 |
| Прогоны кровельные (швеллер №12) | – | 12,0 |
| Трибуны (на 300 мест) | Ступени из швеллера №10, ограждения, поручни | 18,0 |
| Связи горизонтальные и вертикальные (крест-накрест) | Круг Ø25 мм, уголок 63×63×5 мм | 6,0 |
| Подвесные мостики под освещение и экран | – | 4,0 |
| Лестницы, площадки, ограждения | – | 4,0 |
| ИТОГО: | 110,0 |
3. Особенности производства
Материал: сталь С345 (для ферм и колонн) и С255 (для трибун и связей) по ГОСТ 27772-2015
Автоматическая сварка под флюсом основных швов ферм
Контроль геометрии ферм лазерным трекером
Усиленная антикоррозионная защита: дробеструйная очистка Sa 2,5 + цинк-силикатное покрытие (100 мкм) + эпоксидная грунтовка + полиуретановая эмаль (общая толщина 250-300 мкм)
Болтовые соединения (класс 10.9) для трибун и связей, сварка на монтаже только для ответственных узлов ферм
Маркировка каждого элемента с указанием монтажного узла и схемы сборки
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметр | Значение |
|---|---|
| Размеры ледовой арены | 40×20 м |
| Высота до низа ферм | 8,5 м |
| Пролет ферм | 40 м |
| Шаг колонн | 5 м |
| Снеговая нагрузка | 180 кг/м² |
| Ветровая нагрузка | 23 м/с |
| Температура эксплуатации | от -40°C до +35°C (внутри плюсовая) |
| Трибуны | 300 мест, 4 ряда, 20 секций |
| Ширина эвакуационных проходов | 1,2 м |
| Материал | Сталь С345, С255 |
| Антикоррозионное покрытие | Цинк-силикат + эпоксид + полиуретан (250-300 мкм) |
| Тип соединений | Болтовые + сварка (опорные узлы ферм) |
Качественные показатели:
Точность изготовления ферм: ±5 мм по длине 40 м, стрела подъема (выгиб) 1/500 пролета
Отклонение по диагонали ферм: не более 8 мм
Контроль сварных швов: 100% визуальный, 50% ультразвуковой, 10% радиографический (ответственные узлы)
Толщина покрытия: 250-300 мкм, замеры на каждом элементе
Адгезия покрытия: 1 балл по ГОСТ 15140
ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА И ПОСТАВКИ
Производственный график:
| Этап | Период | Работы |
|---|---|---|
| 1 | Неделя 1-3 | Проектирование, разработка КМД, закуп проката |
| 2 | Неделя 4-8 | Изготовление ферм, колонн, трибун |
| 3 | Неделя 9-11 | Дробеструйная очистка, нанесение покрытия |
| 4 | Неделя 12-13 | Контрольная сборка ферм (стык 20+20 м) |
| 5 | Неделя 14 | Комплектация, упаковка, отгрузка |
Логистика:
8 рейсов автотранспортом (тралы для полуферм длиной 20 м, так как 40 м — негабарит)
Упаковка в стрейч-пленку с мягкими прокладками
Маркировка цветными бирками с указанием оси и фермы
Сопроводительная документация: паспорта качества, сертификаты на покрытие, 3D-схема сборки, спецификация крепежа и сварки
ОСОБЕННОСТИ РЕАЛИЗАЦИИ
Большепролетные фермы 40 м — фермы изготовлены из двух полуферм по 20 м со стыковочными фланцами. Транспортировка и монтаж укрупненных блоков (сварка стыка на объекте)
Усиленная антикоррозионная защита — трёхслойное покрытие (цинк-силикат + эпоксид + полиуретан) обеспечивает защиту в условиях постоянной высокой влажности (близость ледового поля, конденсат)
Трибуны из металлоконструкций — сборные металлические ступени с резиновым покрытием (поставлялось отдельно) обеспечивают быстрый монтаж и демонтаж при реконструкции
Подвесные системы — предусмотрены усиленные узлы крепления подвесных мостиков для светодиодного освещения (6 кВт каждый), видеотабло и акустики
Теплоизоляция — в проекте интегрированы закладные для крепления сэндвич-панелей стен и кровли с утеплителем 150 мм
Контрольная сборка — на заводе выполнена контрольная сборка одной полуфермы (20 м) и тестовый монтаж стыкового фланца
РЕЗУЛЬТАТЫ
Качественные показатели:
100% соответствие проектной документации и нормам спортивных сооружений
Отсутствие дефектов сварных швов и покрытия
Полная комплектность поставки
Эксплуатационные показатели:
Жесткость ферм: прогиб под монтажной нагрузкой менее 1/500 пролета
Стойкость к коррозии во влажной среде: испытания в камере влажности (98%, 40°C) 500 часов без изменений
Удобство трибун: соответствие нормам эргономики (ширина сиденья 450 мм, глубина ступени 800 мм)
Экономические показатели:
Соблюдение сроков поставки – все партии отгружены вовремя
Экономия на покрытии по сравнению с импортными аналогами: 25%
Отсутствие рекламаций
Гарантия на конструкции: 7 лет, на покрытие: 10 лет
ПРЕИМУЩЕСТВА НАШЕГО РЕШЕНИЯ ДЛЯ СПОРТИВНЫХ ОБЪЕКТОВ
| Критерий | Наше решение |
|---|---|
| Пролет ферм | 40 м (без промежуточных опор) |
| Точность изготовления | ±5 мм на 40 м |
| Коррозионная стойкость | Трехслойное покрытие 250-300 мкм |
| Трибуны | Сборные металлические, 300 мест |
| Срок службы | 30+ лет (гарантия покрытия 10 лет) |
НАШИ КОМПЕТЕНЦИИ В ЭТОМ ПРОЕКТЕ
✓ Проектирование большепролетных ферм из труб
✓ Производство сварных ферм длиной до 40 м (секциями)
✓ Нанесение усиленных антикоррозионных покрытий для влажных сред
✓ Изготовление трибун и лестниц любой вместимости
✓ Полный комплект монтажных схем и крепежа
ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ
| Технология | Оборудование | Результат |
|---|---|---|
| Автоматическая сварка под флюсом | Сварочные тракторы | Высокое качество швов ферм |
| Полуавтоматическая сварка (MIG/MAG) | Инверторы | Швы в труднодоступных местах |
| Дробеструйная очистка | Камеры с рекуперацией | Степень чистоты Sa 2,5 |
| Нанесение трехслойного покрытия | Безвоздушное распыление | Толщина 250-300 мкм |
| Контроль геометрии | Лазерный трекер FARO | Отклонения ≤ 5 мм |
СОСТАВ ПОСТАВКИ:
Фермы стропильные (8 шт.) длиной 40 м (в разобранном виде: по 2 полуфермы)
Колонны (28 шт.) с опорными плитами и анкерными болтами
Прогоны кровельные (швеллер №12, 680 м)
Трибуны (300 мест) — ступени, ограждения, поручни, площадки
Связи горизонтальные и вертикальные (комплект)
Подвесные мостики под освещение, видеоэкран, акустику
Лестницы для эвакуации (2 шт.), площадки обслуживания
Крепеж (болты, гайки, шайбы) в полном объеме
Схема монтажа и сборки (бумажная + электронная)

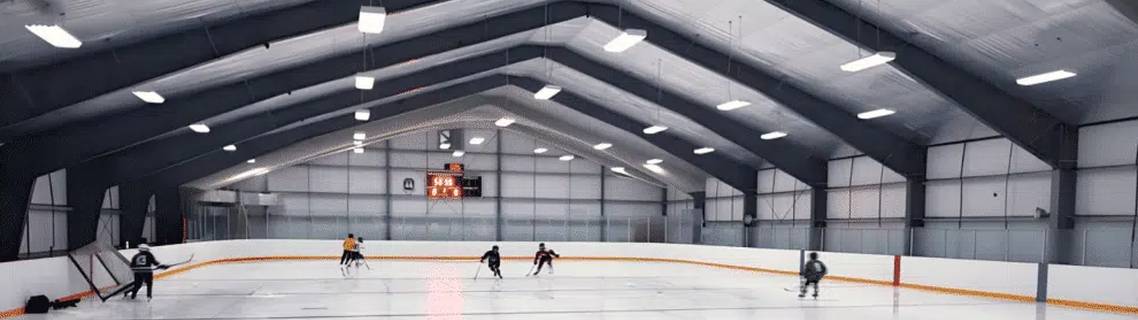

* Приведенное изображение исключительно для ознакомления.
